自家消費型太陽光発電の逆潮流とは？仕組み・発生原因・対策方法を徹底解説

自家消費型太陽光発電の導入において、「逆潮流」は避けて通れない重要なテーマです。
近年の事業用太陽光発電では、発電した電気を施設内で使う自家消費型の導入が拡大しています。背景には、売電単価の見直しに加え、電気料金の上昇や脱炭素経営への関心の高まりがあります。
一方で、自家消費型は「発電した電気を構内で使う」ことを前提に設計・運用されるため、消費量を上回る発電が生じると、意図しない逆潮流や電圧上昇が発生するおそれがあります。その結果、保護機能の動作による出力抑制や電力系統からの切り離しが行われることになり、発電ロスの原因になる場合があります。
本記事では、逆潮流の仕組みと注意点、完全自家消費型で押さえておきたい設備トラブルや感電事故を防ぐための保護・制御の考え方、さらに蓄電池併設を含む最新の対策まで、事実に基づいて分かりやすく解説します。

(最終更新日：2026年7月8日)

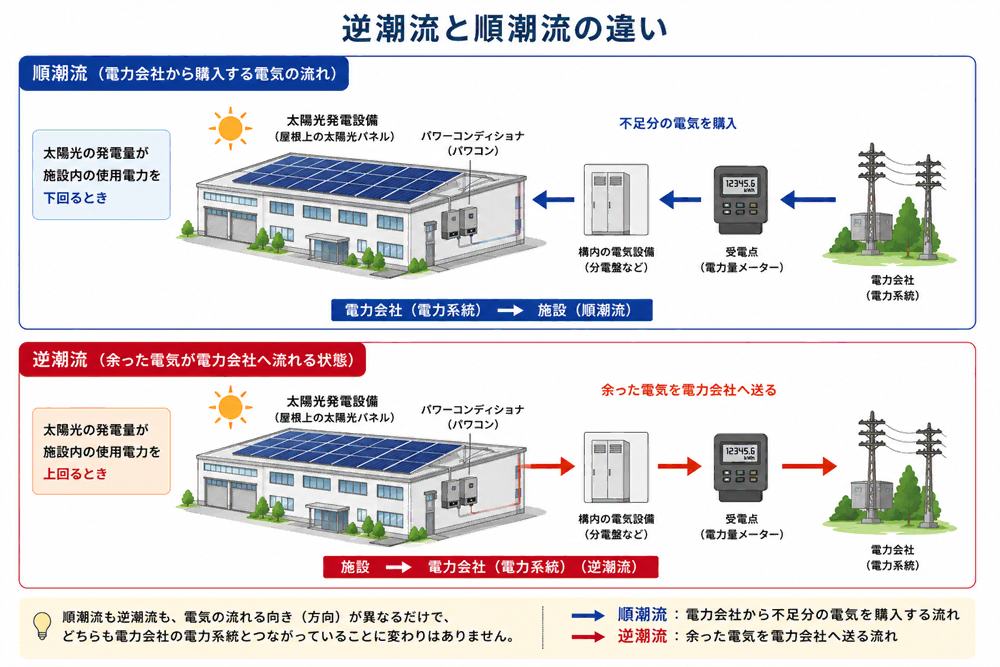

逆潮流とは？順潮流との違い

逆潮流とは、需要家構内から電力系統側へ向かう電力潮流のことです。
通常、電気は電力会社から需要家へ供給されますが、太陽光発電の発電量が施設内の消費電力を上回ると、余った電気が電力系統へ流れます。この現象が逆潮流です。

順潮流（通常時の電気の流れ）

通常時、電気は電力会社から工場・事業所・公共施設などへ供給されます。
太陽光発電を導入している施設において、太陽光発電設備による発電量が足りない場合や夜間などに、不足分の電気を電力会社から購入（買電）する際の電気の流れもこれに該当します。このように、電力系統から需要家へ向かって電気が流れる状態を「順潮流」と呼びます。

逆潮流（電気が逆流する状態）

一方、太陽光発電の発電量が施設内の使用電力を上回ると、余剰電力が電力系統へ流れます。
このように、需要家から電力系統へ向かって電気が流れる状態が「逆潮流」です。
工場や事業所では、休日や連休、操業停止日などに電力消費が大きく下がることがあります。そのタイミングで発電量が消費量を上回ると、完全自家消費を前提とした設備でも意図しない逆潮流が発生する可能性があります。

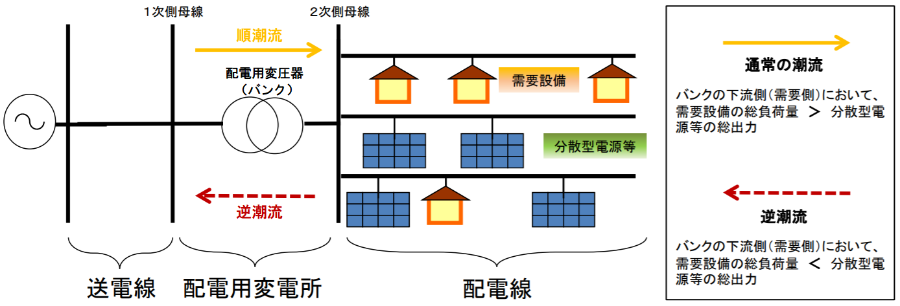

また、配電用変電所のバンクを越えて上位系統へ電力が流れる状態は「バンク逆潮流」と呼ばれます。バンク逆潮流は、電力品質面や保護協調面で問題を生じるおそれがあるため、従来は保安・電力品質の観点から制限されてきましたが、現在は制度上の整理や条件付きで緩和されており、個別系統条件に応じた対応が必要です。

出典：資源エネルギー庁「電力品質確保に係る系統連系技術要件ガイドライン」
出典：経済産業省電力安全課「バンク逆潮流の制限の緩和について」

太陽光発電における代表的な連系・運用パターン

太陽光発電システムの使い方は、「平常時の電気の流し方」と「停電時の運転方法」を分けて考えると整理しやすくなります。

逆潮流あり（余剰売電・全量売電）

施設内で使い切れなかった余剰電力、または発電した電力の全量を電力系統へ流す方式です。
FIT・FIP制度を利用し売電を目的とする場合は、逆潮流を前提とした連系が一般的です。

逆潮流なし（完全自家消費）

発電した電気をすべて施設内で使用し、原則として電力系統へは流さない方式です。
逆潮流なし連系を採用する完全自家消費型では、逆潮流を起こさない設計・制御が前提となるため、保護装置や制御装置による適切な設計が重要になります。

停電時の自立運転・自立切替

平常時は電力系統と連系しながら運転し、停電時には電力系統から切り離して自立運転へ切り替える構成です。
蓄電池を組み合わせることで、停電時の非常用電源確保やBCP対策、防災拠点としての機能強化に役立ちます。

逆潮流に伴って生じる課題

完全自家消費型の太陽光発電では、原則として逆潮流を防ぐようにシステムを設計・運用します。
意図しない逆潮流が発生すると、次のような課題が生じるおそれがあります。

発電損失（出力抑制や電力系統からの切り離し）

逆潮流が発生すると、保護装置や制御機能が動作し、パワーコンディショナが停止または出力抑制を行う場合があります。
この結果、発電できるはずの時間帯に発電量が落ち、発電機会の損失につながります。

保護装置（RPRなど）による電力系統からの切り離し

逆潮流なしで系統連系する場合は、一般送配電事業者の技術要件に基づき、逆電力リレー（RPR）や周波数リレー（UFR・OFR）などの保護装置の設置を求められる場合があります。これらの保護装置は、逆潮流や系統異常を検知すると、発電設備を停止または電力系統から切り離し、設備や電力系統を保護する役割を担います。なお、必要となる保護装置や設置条件は、設備容量や連系方式、一般送配電事業者の技術要件によって異なるため、事前の確認が重要です。

電圧上昇抑制機能による出力抑制

発電量が施設内の消費電力を上回り、余剰電力が電力系統へ流れると、連系点付近の電圧が上昇する場合があります。
電圧が一定の基準値を超えると、パワーコンディショナに備わる電圧上昇抑制機能が働き、発電出力を自動的に抑制したり、一時的に停止したりすることがあります。これは、設備や電力系統を保護するための正常な制御です。

電圧品質への影響

逆潮流や発電出力の急変が起こると、配電線の電圧を適正な範囲に維持しにくくなる場合があります。
特にバンク逆潮流が発生する電力系統では、配電用変電所や配電線の電圧品質、保護協調に影響を及ぼすおそれがあるため、発電設備側で適切な出力制御や逆潮流対策を講じることが重要です。

単独運転による感電リスク

停電時に、太陽光発電設備が電力系統へ給電を続けると、保守点検作業を行う作業員が無電圧と誤認して電線に触れ、感電するおそれがあります。このため、太陽光発電設備には、停電などで電力系統が停止した際に、自動的に電力系統から切り離して運転を停止する「単独運転防止機能」が備えられています。

完全自家消費型で逆潮流を防ぐ3つの対策

電力を安定的に使うためには、発電量と消費量のバランスを適切に保つことが重要です。
完全自家消費型の太陽光発電で逆潮流や発電ロスを防ぐためには、主に次の3つのアプローチがあります。

1. 発電した電気を使い切れる設備容量にする

日中の電力使用量に合わせて、発電した電気をできるだけ自家消費できる設備容量に設計する方法です。
30分デマンド値などの実測データをもとに、季節・曜日・時間帯ごとの電力消費パターンを分析し、設備容量や制御条件をシミュレーションすることで、施設に最適な設備容量を算出します。設備容量が小さすぎると電気代削減効果を十分に得られず、一方で大きすぎると余剰電力が発生し、逆潮流対策が必要になる可能性があります。そのため、事前にシミュレーションを行い、適切な設備容量を設定することが重要です。※30分デマンド値は、電力会社が提供する使用実績データや、デマンド監視装置・BEMS（エネルギー管理システム）などから取得できます。

2. 出力制御装置（負荷追従制御）を導入する

施設の消費電力をリアルタイムに監視し、発電量が使用量を上回りそうなタイミングで、パワーコンディショナの出力を自動的に制御する専用装置を導入する対策です。必要な電力を施設内で確保しながら余剰電力の発生を抑えられるため、逆潮流を防止できます。
また、設備容量を必要以上に小さくする必要がなく、屋根や敷地を有効活用しながら発電量を最大限確保しやすい点もメリットです。
特に、時間帯によって電力使用量が大きく変動する工場や事業所、公共施設では、自家消費率を高めながら逆潮流対策を行える有効な方法として採用されています。デマンドデータをもとに制御条件を適切に設定することで、不要な出力抑制を減らし、発電ロスを最小限に抑えられます。

3. 産業用蓄電池を併設する

太陽光発電システムに産業用蓄電池を併設し、日中に発電した余剰電力を蓄電池へ充電して、夕方以降や停電時に活用する方法です。
発電量が消費電力を上回る時間帯でも、余剰電力を蓄電池へ充電することで逆潮流を抑えられます。また、自家消費率の向上による電気料金の削減に加え、停電時の非常用電源として活用できるため、企業のBCP（事業継続計画）対策や、自治体・公共施設の防災・レジリエンス強化にも有効です。
一方で、十分な効果を得るには、蓄電池の容量だけでなく、充放電の制御方式や施設の電力使用パターンを踏まえた設計が重要です。そのため、事前に電力使用状況を分析し、最適な容量や運用方法を検討する必要があります。

逆潮流対策に重要な4つの主要機器

完全自家消費型太陽光発電で、逆潮流を防ぎながら安定運用を目指すには、電力系統や設備を守る「保護」、発電出力を最適に調整する「制御」、そして発電量や消費電力を把握する「監視」の各機能を適切に組み合わせることが重要です。

逆電力継電器（RPR：Reverse Power Relay）

逆方向の電力を検出し、必要に応じて発電設備の停止や電力系統からの切り離し（解列）を行うための保護装置です。
逆潮流なし連系では、一般に重要な保護要素の1つとされます。なお、構内低圧線への連系や設備容量、単独運転検出機能の有無などによっては、例外的な扱いが認められる場合があります。

出力制御装置（負荷追従制御コントローラー）

施設の消費電力を監視し、逆潮流が起こる前に太陽光発電の出力を細かく制御する装置です。
発電量を自動調整することで、RPRが動作する前の段階で逆潮流発生リスクを低減します。

パワーコンディショナ（PCS）

太陽光パネルの直流電力を交流電力へ変換する装置です。
現在の自家消費型では、変換機能だけでなく、電圧上昇抑制、単独運転防止、制御装置との連携など、多くの保護・制御機能が求められます。

遠隔監視装置

発電量や消費電力量、出力制御の発生状況、異常停止の有無などを見える化する装置です。
遠隔監視があることで、負荷追従制御の調整状況を把握しやすくなり、異常時の早期対応にもつながります。

自家消費型太陽光発電のカギは、逆潮流を起こさない設計と運用

自家消費型太陽光発電では、発電した電気をできるだけ無駄なく活用しながら、逆潮流を防ぐ設計・制御が重要です。
特に完全自家消費型では、RPRなどの保護装置、負荷追従制御、パワーコンディショナの制御機能、遠隔監視、必要に応じた蓄電池の併設まで含めて検討することで、安定した運用につながります。

重要なのは、単に太陽光パネルを設置することではなく、発電した電気を最大限自家消費できるシステムを構築することです。そのためには、設備容量だけでなく、休日や操業停止日を含めた負荷変動、停電時に確保したい電源、将来的な設備増設まで見据えた設計が欠かせません。
導入を検討する際は、こうした点まで提案・検討できる施工業者を選ぶことが重要です。次に、確認しておきたいポイントをご紹介します。

逆潮流対策は、設備容量の設定だけで解決できるものではありません。
パワーコンディショナの選定や制御装置の追従性、蓄電池の活用、運用開始後の保守までを含めて最適化することで、長期にわたり安定した自家消費型太陽光発電システムを実現できます。

出典：東京電力パワーグリッド「系統連系技術要件」
出典：関西電力送配電「系統連系技術要件〔託送供給等約款別冊〕」
出典：環境省「地方公共団体保有施設における太陽光発電設備の導入促進について」

---
